礎電線株式会社　製品の詳細情報（各種焼付線｛絶縁層｝）

PVF　 (ポリビニルホルマール)

特長：　耐加工性に優れています。

用途：　油入りトランスなど

UEWL　 (低温半田付性ポリウレタン)

特長：　低温（320℃程度）にて半田付けが可能です。

用途：　電子機器用小型コイルなど

UEW　 (ポリウレタン)

特長：　半田付けが可能で汎用性があります。

用途：　電子機器用コイルなど

UEWN　 (ポリウレタンナイロン)

特長：　ナイロンコートにより耐加工性、表面滑性に優れています。

用途：　電子機器用コイルなど

SFPEW　 (半田付性ポリエステル)

特長：　F種で400℃にて半田付けが可能です。

用途：　電子機器用コイルなど

SFPEWN　 (半田付性ポリエステルナイロン)

特長：　ナイロンコートにより耐加工性、表面滑性に優れています。

用途：　電子機器用コイルなど

特性　

◎　特によい（このことが特長となっている）

○よい　△やや劣る　×劣るまたはその性質がない

PEW　 (ポリエステル)

特長：　F種汎用品として幅広く使われております。

用途：　汎用モーターなど

SFEIW　 (半田付性ポリエステルイミド)

特長：　ポリエステルイミドを半田可能に変性をしています。

用途：　耐熱電子機器、トランス、リッツ用素線など

EIW　 (ポリエステルイミド)

特長：　電気的、機械的にも特性バランスがとれています。

用途：　耐熱汎用モーターなど

AIW　 (ポリアミドイミド)

特長：　耐熱性、耐摩耗性、耐冷媒性に優れています。

用途：　耐熱電子機器用コイルなど

EI/AIW　 (ポリエステルイミド/ポリアミドイミド)

特長：　EIWの上にAIWを塗布しクレージング性を改善させています。

用途：　耐熱電子機器用コイルなど

PIW　 (ポリイミド)

特長：　耐熱温度が非常に高く、耐冷媒性に優れています。

用途：　高耐熱用電装品など

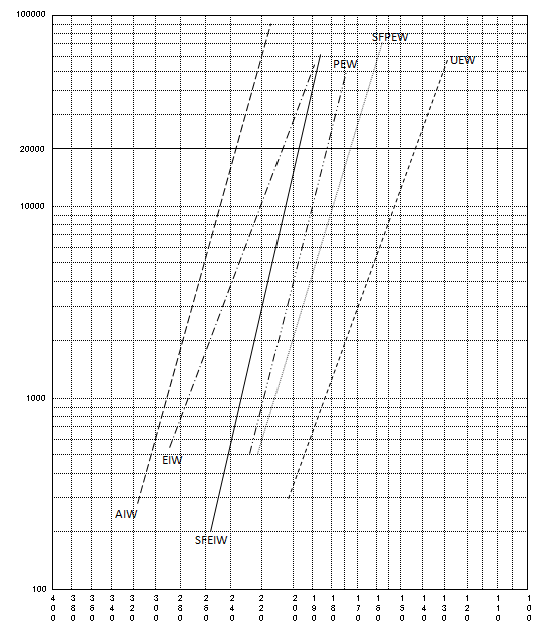

主要品目の耐熱寿命

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
○	◎	○	○	◎	△	◎	◎	△

温度指数	着色	半田特性
130℃	○	◎

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
○	◎	○	○	△	△	◎	◎	△

温度指数	着色	半田特性
130℃	○	◎

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
○	◎	○	○	△	△	◎	◎	△

温度指数	着色	半田特性
120℃	○	◎

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
○	◎	○	○	△	△	◎	◎	△

温度指数	着色	半田特性
105℃	×	×

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
◎	◎	○	○	△	△	○	○	△

温度指数	着色	半田特性
155℃	○	◎

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
◎	◎	○	○	◎	△	○	○	△

温度指数	着色	半田特性
155℃	○	◎

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
◎	◎	◎	◎	◎	◎	◎	○	○

温度指数	着色	半田特性
210℃	×	×

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
◎	◎	◎	◎	○	○	◎	○	△

温度指数	着色	半田特性
180℃	×	×

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
◎	◎	○	◎	○	△	◎	○	△

温度指数	着色	半田特性
180℃	×	○

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
◎	◎	○	◎	○	△	○	○	○

温度指数	着色	半田特性
155℃	×	×

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
◎	◎	◎	◎	◎	◎	◎	○	○

温度指数	着色	半田特性
210℃	×	×

可とう性	絶縁性	耐軟化性	耐熱衝撃性	耐摩耗性	耐湿性	耐酸性	耐アルカリ性	クレージング性
○	◎	◎	○	○	○	◎	△	○

温度指数	着色	半田特性
230℃	×	×
